Teoría Básica del Hardware Interno de la PC
Hardware Interno de la PC
Motherboard
El motherboard, o placa madre, es el elemento central en una computadora que conecta y permite la comunicación entre todos sus componentes. Actúa como la columna vertebral del sistema, albergando el procesador, la memoria RAM y los dispositivos de almacenamiento. Además, contiene ranuras para tarjetas de expansión y puertos para conectar periféricos, proporcionando flexibilidad y opciones de actualización. Su diseño es crucial porque determina la compatibilidad de hardware y afecta el rendimiento general del sistema. Sin un motherboard funcional, la computadora no podría operar, ya que no habría forma de interconectar todos sus componentes.
.jpeg){kind=tracking}
El motherboard es conocido por varios nombres, como placa madre, placa base y tarjeta madre. Estos términos son intercambiables y se utilizan en diferentes contextos dentro del ámbito de la informática. La denominación puede variar según el idioma o la región, pero todos se refieren al mismo componente vital de una computadora. En inglés, el término motherboard enfatiza su papel central en la estructura del sistema. Este componente es esencial para el funcionamiento de la computadora, ya que facilita la interconexión y comunicación entre otros elementos clave del hardware.
El motherboard está diseñado para ser el núcleo de control de una computadora, integrando todos los componentes esenciales en un solo lugar. Su estructura permite que el procesador, la memoria RAM y los dispositivos de almacenamiento se comuniquen de manera eficiente. Además, proporciona puertos y conectores para dispositivos externos, así como ranuras para tarjetas de expansión que pueden mejorar las capacidades del sistema. La arquitectura del motherboard determina la compatibilidad entre los diferentes tipos de hardware y facilita la actualización del sistema, asegurando que los usuarios puedan personalizar y optimizar su computadora según sus necesidades.
Tareas específicas para las que se diseña el motherboard
El motherboard tiene una variedad de tareas esenciales que son cruciales para el funcionamiento de la computadora. Entre sus funciones principales se incluye la gestión de la comunicación entre el procesador, la memoria RAM y otros dispositivos conectados. Además, distribuye energía eléctrica a los componentes y controla la funcionalidad de los puertos y conectores. También es responsable del arranque del sistema operativo, gestionando la configuración del hardware y asegurando que todos los elementos funcionen en conjunto. Sin estas funciones, el sistema no podría operar de manera efectiva, lo que subraya la importancia del motherboard.
Componentes de un motherboard
Los componentes principales de un motherboard incluyen el socket del procesador, donde se instala el CPU, y los slots de memoria para la RAM. También tiene puertos de expansión para agregar tarjetas adicionales, como gráficas o de sonido, y el chipset, que gestiona la comunicación entre el CPU y otros elementos. Además, el motherboard cuenta con conectores para dispositivos de almacenamiento, como discos duros y SSDs. La batería CMOS permite mantener la configuración del BIOS, y los puertos USB facilitan la conexión de dispositivos externos, lo que aumenta la funcionalidad del sistema.
Procesador
El procesador, o CPU (Unidad Central de Procesamiento), es el componente clave de una computadora que lleva a cabo las instrucciones de los programas y realiza cálculos. Funciona como el "cerebro" del sistema, interpretando y procesando datos, así como coordinando las tareas entre los diferentes componentes. Su rendimiento es vital para la velocidad y eficiencia del sistema. Los procesadores modernos pueden tener múltiples núcleos, lo que les permite ejecutar varias tareas simultáneamente, mejorando la multitarea y optimizando el rendimiento en aplicaciones que requieren un alto poder de procesamiento.
Tipos de Procesadores
Escritorio: Para computadoras personales. Ejemplos: Intel Core, AMD Ryzen.
Móviles: Optimizados para laptops. Ejemplos: Intel Core i5, AMD Ryzen Mobile.
Servidores: Para servidores y estaciones de trabajo. Ejemplos: Intel Xeon, AMD EPYC.
Alto Rendimiento: Para tareas específicas como gaming. Ejemplos: Intel Core i9, AMD Ryzen Threadripper.
Bajo Consumo: Para dispositivos portátiles y embebidos. Ejemplos: Intel Atom, ARM Cortex.

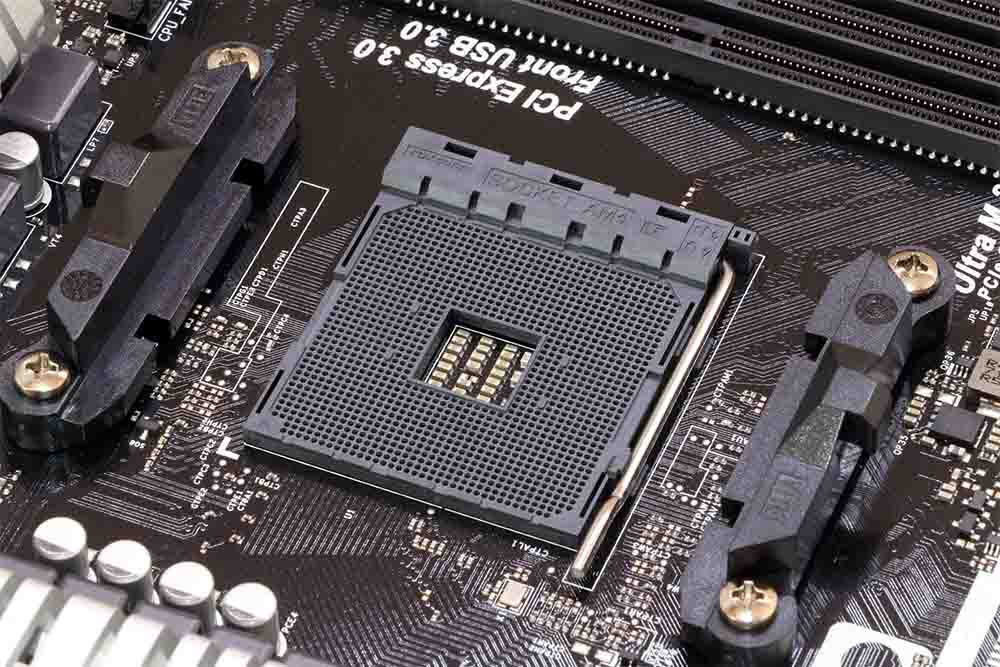

Procesador tipo socket
Procesador tipo Slot
Unidad de control del CPU

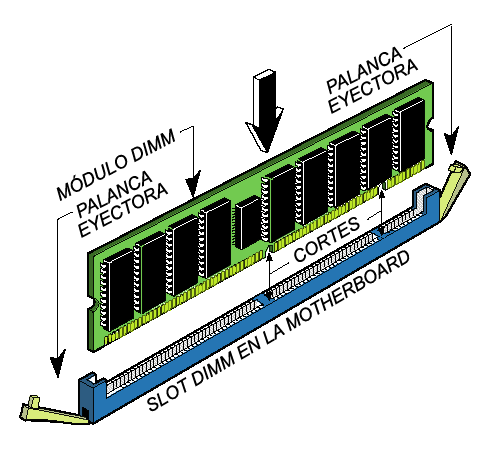

Función de la memoria RAM
La función principal de la memoria RAM es almacenar temporalmente los datos y programas que el CPU necesita durante su operación. A medida que se ejecutan aplicaciones, el sistema carga información en la RAM para un acceso rápido, mejorando el rendimiento general. La RAM permite que múltiples programas se ejecuten simultáneamente, facilitando la multitarea. Cuanta más memoria RAM tenga un sistema, más datos puede manejar al mismo tiempo, resultando en un funcionamiento más fluido y eficiente, especialmente en tareas que requieren alto rendimiento, como la edición de video o los videojuegos.
Memoria ROM
Función de la memoria ROM
La función principal de la memoria ROM es almacenar datos esenciales y firmware necesario para el arranque y funcionamiento del sistema. A diferencia de la RAM, la información en la ROM no se pierde cuando la computadora se apaga, lo que la hace ideal para almacenar el código que inicializa el hardware y carga el sistema operativo. Además, la ROM puede contener configuraciones y ajustes del sistema que deben permanecer intactos, garantizando que la computadora pueda arrancar y operar correctamente cada vez que se enciende, lo que es crucial para la estabilidad del sistema.
BIOS
Funcionamiento del Bios
El BIOS funciona realizando una serie de pruebas de autodiagnóstico al encender la computadora. Primero, verifica que todos los componentes de hardware estén conectados y operativos mediante el POST (Power-On Self-Test). Si las verificaciones son exitosas, el BIOS busca el dispositivo de arranque, como el disco duro, y carga el sistema operativo en la memoria. Además, permite la configuración de parámetros del sistema a través de una interfaz accesible durante el arranque. El BIOS es fundamental para el arranque inicial y el funcionamiento continuo del sistema, facilitando la interacción entre el hardware y el software.
Disco Duro
Función del Disco Duro
La función principal del disco duro es almacenar datos de forma permanente, asegurando que la información se conserve incluso cuando la computadora está apagada. El disco duro alberga el sistema operativo, aplicaciones y archivos, permitiendo que los usuarios accedan a su información según sea necesario. Además, proporciona un medio para guardar datos a largo plazo, lo que es crucial para el funcionamiento de cualquier computadora. Los discos duros mecánicos ofrecen alta capacidad a un costo relativamente bajo, mientras que los discos de estado sólido proporcionan velocidades de acceso más rápidas, mejorando el rendimiento general del sistema.

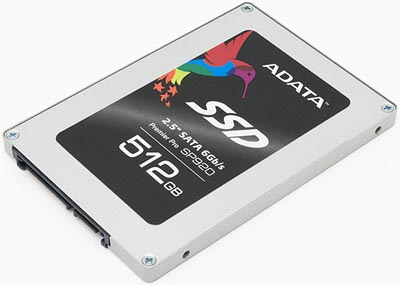

El nombre en inglés del disco duro es hard drive o hard disk drive (HDD). Estos términos se utilizan para referirse a dispositivos de almacenamiento que emplean tecnología magnética para guardar datos. La evolución de la tecnología ha dado lugar a los SSD (Solid State Drives), que son más rápidos y confiables, aunque generalmente más costosos. Ambos tipos de unidades cumplen la misma función básica de almacenar datos y son fundamentales para el funcionamiento de las computadoras modernas, permitiendo a los usuarios acceder a su información de manera eficiente y efectiva.
Diferentes estándares de comunicación del Disco duro con la computadora
Los diferentes estándares de comunicación del disco duro incluyen IDE (Integrated Drive Electronics), SATA (Serial ATA) y SCSI (Small Computer System Interface). El estándar IDE fue uno de los primeros en utilizarse, permitiendo la conexión de discos duros a través de un cable plano. SATA, más moderno, ofrece mayores velocidades de transferencia y un diseño más sencillo, mientras que SCSI es un estándar más avanzado, utilizado principalmente en servidores y estaciones de trabajo, permitiendo la conexión de múltiples dispositivos en un solo bus. Cada estándar tiene características y ventajas específicas según el uso requerido, lo que influye en la elección del usuario.
Estándar IDE
¿Cuáles son las partes que forman la estructura física del disco duro?

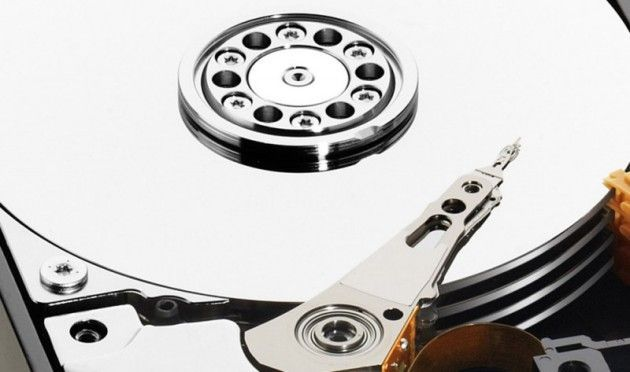

La estructura física de un disco duro está compuesta por varios componentes clave. En primer lugar, están los platos, que son discos delgados donde se almacenan los datos magnéticamente. Cada plato tiene dos caras utilizables, aumentando así la capacidad de almacenamiento. Luego, se encuentra el brazo de lectura/escritura, que se desplaza sobre los platos para acceder a la información. Este brazo sostiene las cabezas que realizan las operaciones de lectura y escritura. Además, el disco duro contiene un motor que hace girar los platos, y una controladora, que gestiona la comunicación entre el disco y la computadora. Estos elementos trabajan en conjunto para permitir el almacenamiento y recuperación eficiente de datos.
¿Cuál es la función del plato del disco duro?
¿Qué es la Cara en el disco duro?
La cara en un disco duro se refiere a cada una de las superficies de un plato donde se pueden almacenar datos. Un disco duro puede tener varias caras, dependiendo de su diseño y la cantidad de platos que contenga. Cada cara es capaz de almacenar información, lo que significa que un solo disco puede tener múltiples caras activas. La capacidad de almacenamiento total del disco duro se incrementa con el número de caras disponibles, ya que cada una puede ser utilizada para guardar datos. Por lo tanto, las caras son esenciales para maximizar el almacenamiento en los discos duros.
¿Qué es la Cabeza en el disco duro?
La cabeza en un disco duro es el componente que se utiliza para leer y escribir datos en las caras de los platos. Cada plato tiene al menos una cabeza que se mueve sobre la superficie del disco para acceder a la información almacenada. Las cabezas son extremadamente precisas y deben posicionarse con exactitud sobre las pistas donde se encuentran los datos. Al escribir, la cabeza modifica el campo magnético en el plato, mientras que al leer, detecta esos cambios. La eficiencia y la funcionalidad de las cabezas son cruciales para el rendimiento del disco duro.
¿Qué es la Pista en el disco duro?
La pista en un disco duro es una de las múltiples líneas concéntricas que se encuentran en la superficie de un plato. Estas pistas son donde se almacenan los datos de manera organizada, permitiendo que la cabeza de lectura/escritura acceda a la información de forma secuencial. Cada pista está dividida en unidades más pequeñas llamadas sectores, que son las menores unidades de almacenamiento. El diseño de las pistas facilita la localización y recuperación rápida de datos, haciendo que la organización interna del disco duro sea fundamental para su eficiencia y rendimiento en el acceso a la información.
¿Qué es el Cilindro en el disco duro?
Un cilindro en un disco duro es un conjunto de todas las pistas que están alineadas verticalmente en varios platos. Cuando los platos giran, cada cabezal de lectura/escritura se posiciona sobre su respectiva pista en cada cara del plato, formando así un cilindro. Esto permite que, al leer o escribir datos, todos los cabezales puedan trabajar simultáneamente sobre la misma posición de datos en diferentes platos. La estructura de cilindros optimiza el acceso a la información, mejorando la eficiencia del proceso de lectura y escritura en el disco duro.
¿Qué es el Sector en el disco duro?
Un sector en un disco duro es la unidad más pequeña de almacenamiento de datos en la que se divide una pista. Cada sector típicamente almacena 512 bytes o más, dependiendo del formato del disco. Los sectores son fundamentales para el acceso y la organización de la información, ya que permiten que el sistema operativo localice y gestione datos de manera eficiente. Al leer o escribir información, el disco duro interactúa directamente con los sectores, haciendo que su estructura sea crucial para el rendimiento general del dispositivo y la recuperación de datos.
¿Qué es Master Boot Record en el disco duro?
El Master Boot Record (MBR) es una estructura de datos ubicada en el primer sector del disco duro y es esencial para el proceso de arranque del sistema. Contiene información sobre las particiones del disco y un pequeño programa de arranque que se ejecuta al encender la computadora. El MBR permite que el sistema operativo cargue desde una de las particiones del disco. Si el MBR está dañado o corrupto, el sistema no podrá iniciar, lo que puede resultar en la pérdida de acceso a los datos. Por lo tanto, el MBR es crucial para la funcionalidad de arranque de la computadora.
Puerto USB y ¿Cómo funciona?
El puerto USB (Universal Serial Bus) es una interfaz estándar que permite la conexión de dispositivos periféricos a una computadora. Su diseño facilita la transferencia de datos y la provisión de energía a dispositivos como impresoras, teclados, ratones y unidades de almacenamiento externas. El puerto USB utiliza un protocolo de comunicación que permite la conexión y desconexión de dispositivos sin necesidad de reiniciar el sistema. Al conectar un dispositivo, la computadora lo reconoce automáticamente, facilitando la instalación de controladores y configuraciones. Esto lo convierte en una opción versátil y ampliamente utilizada en la informática moderna.
Tipos de USB
Puerto COM1 ¿Cómo funciona?
El COM1 es también conocido como puerto serie 1. Este término hace referencia a su función como uno de los primeros puertos de comunicación serie en computadoras, utilizado para conectar dispositivos que requieren transmisión de datos en serie, como módems y ratones. El nombre "COM" proviene de la palabra "comunicación," y fue designado por IBM cuando desarrolló su serie de computadoras personales en la década de 1980. Este estándar se convirtió en un elemento básico en la conectividad de computadoras, aunque ha sido superado en gran medida por interfaces más modernas como USB en las computadoras actuales.
Puedes ver mas información aqui del puerto COM1
Puerto PS/2 y ¿Cómo funciona?
El puerto PS/2 es un tipo de conector utilizado para conectar dispositivos de entrada, como teclados y ratones, a una computadora. Introducido por IBM en los años 80, el puerto PS/2 tiene un diseño de 6 pines y permite una conexión dedicada para cada tipo de dispositivo. Funciona enviando señales eléctricas que representan las acciones del usuario, como pulsaciones de teclas o movimientos del ratón, a la computadora. Aunque ha sido en gran medida reemplazado por conexiones USB, el PS/2 todavía se encuentra en algunas computadoras y sistemas especializados, especialmente en entornos de legado.
Puerto LTP1 y su Función
Power Supply
Conector Berg

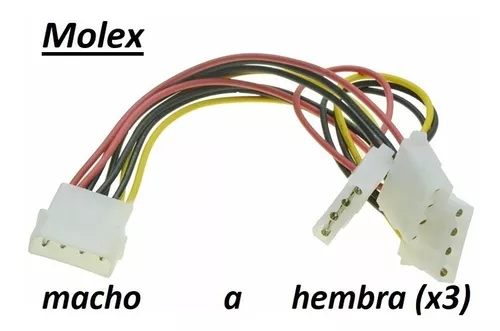

Conector Molex
El conector Molex es un tipo de conector utilizado para suministrar energía a discos duros y unidades ópticas en computadoras. Generalmente, cuenta con 4 pines y se utiliza para proporcionar voltajes de 5V y 12V, esenciales para el funcionamiento de estos dispositivos. Su diseño permite una conexión segura y fiable, lo que facilita la instalación de componentes de almacenamiento. Aunque ha sido reemplazado en parte por conectores más modernos como SATA, el conector Molex sigue presente en muchas fuentes de alimentación y se utiliza en configuraciones de hardware más antiguas y en algunas aplicaciones específicas.
La Tecnología ATX

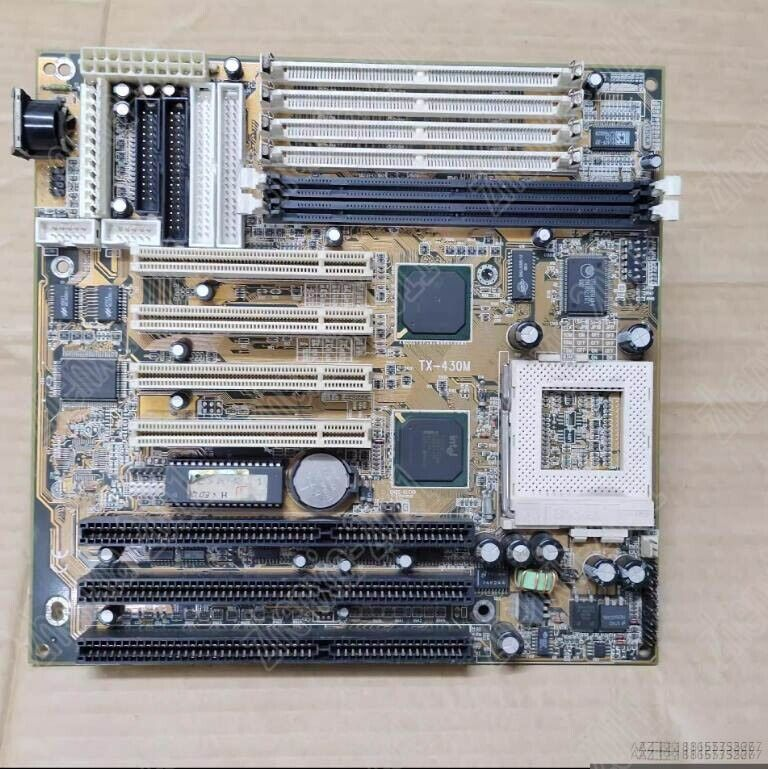

Tecnología TX
